NF-Verstärker Soundmodule

NF Verstärker für Soundmodule

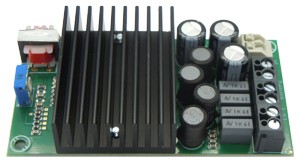

Der digitale (Class-D) NF-Verstärker PV-100W wurde speziell für den Einsatz mit Beier Electronic Soundmodulen und Soundfahrtreglern entwickelt- kann aber auch mit Modulen anderer Hersteller verwendet werden. Er ermöglicht eine deutlich höhere Ausgangsleistung und sorgt so für eine kraftvolle und klare Soundausgabe mit erhöhter Lautstärke – ideal für anspruchsvolle Anwendungen im Modellbau.

Der PV-100W arbeitet mit Spannungen von 7 – 30 V. Wobei aber eine Versorgungsspannung unter 12 V in der Regel nicht sehr sinnvoll ist, da erst bei höheren Spannungen auch höhere Ausgangsleistungen erreicht werden können. Der Lautsprecherausgang des Soundmoduls oder Soundfahrtreglers wird direkt an den NF-Eingang des Verstärkers angeschlossen. Der NF-Eingang ist galvanisch getrennt und es ist kein zusätzlicher Pegelwandler oder Filter notwendig. Es muss allerdings ein Ferritring (im Lieferumfang) ist das Kabel zwischen Soundmodul und NF-Eingang eingebaut sein.

Die Stromversorgung kann entweder über einen bereits im Modell vorhandenen Akku erfolgen oder über einen separaten Akku realisiert werden.

Es können bis zu 2 Lautsprecher mit einer Impedanz von jeweils 4 Ohm angeschlossen werden. Ein zu kleiner bzw. schwacher Lautsprecher mit z.B. nur 5 W Leistung, wird den Betrieb an dem PV-100W nicht lange überleben und durchbrennen. Es wird empfohlen die mitgelieferte 4 A Sicherung in die Plus-Leitung zwischen Akku und Verstärker einzubauen.

Beim Anschluss des Verstärkers möglichst kurze Leitungen verwenden um Störeinflüsse (z.B. Brummen im Lautsprecher oder Störung von anderen elektronischen Geräten) zu vermeiden. Der Verstärker sollte auch räumlich möglichst weit weg von Empfänger, Fahrtreglern und Motoren verbaut werden.

Beim Anschluss ist unbedingt auf die korrekte Polung zu achten! Eine Verpolung kann den PV-100W zerstören!

Der NF-Verstärker ist für folgende Module geeignet:

-Soundfahrtregler SFR-1
-Doppel-Soundfahrtregler SFR-1-D
-Doppel-Soundfahrtregler SFR-1-HL
-Soundmodul USM-RC-2
-Soundmodul USM-RC-3
-Mini-Soundmodul MSM-1
-Soundmodule anderer Hersteller

Technische Daten:

Versorgungsspannung:7 – 30 V Gleichspannung
Ruhestrom: ca. 30 – 100 mA  bei max. Leistung: ca. 4 A
Verstärker-Typ: Class-D
Max. Sinus-Leistung: ca. 2 x 50 W
Max. Musik-Leistung: ca. 2 x 80 W
NF-Eingangsspannung (Uss): 5 – 15 V
Eingangswiderstand: ca. 100 Ohm
Empfohlene Lautsprecherimpedanz: 4 Ohm
Schutz gegen: Übertemperatur, Überstrom, Kurzschluss
Abmessung: 93 x 50 x 21 mm
Gewicht: 96 g
