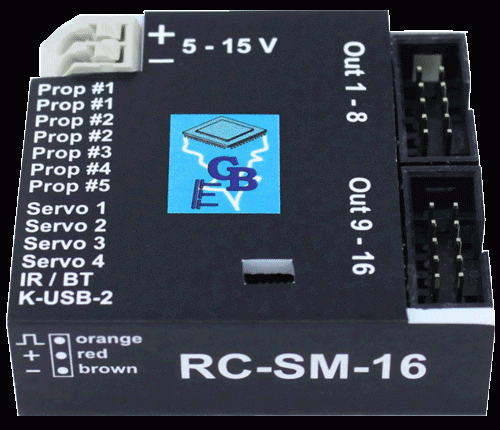

Universal Schaltmodul RC-SM-16

RC-SM-16 – Universelles Schaltmodul für den professionellen RC-Modellbau

Das RC-SM-16 ist ein leistungsstarkes, frei programmierbares Schalt- und Servomodul für den anspruchsvollen Schiffsmodellbau. Mit 16 individuell konfigurierbaren Schaltausgängen und 4 Servoausgängen ermöglicht es eine präzise und realistische Steuerung von Beleuchtung, Antrieben und Zusatzfunktionen auf allen Arten von Funktions- und Scale-Schiffen.

Vielseitige Steuerungsmöglichkeiten

Das RC-SM-16 kann über bis zu 8 Proportionalkanäle oder alternative Steuersysteme betrieben werden:

• Nautic-, Multiswitch-, Multikanal- und EMS-Module

• Kraftwerk-Steuerpad (inkl. kompatibler Touchpad-Skripte)

• Summensignale S-BUS, i-BUS, SUMD, SUMD3

• Digitalschalter bei SUMD3

• Bluetooth-Controller BTC-1 in Verbindung mit der Android-App „SFR-1 Controller“

Diese breite Protokollunterstützung erlaubt den Einsatz des Moduls in nahezu allen modernen RC-Anlagen.

Schaltausgänge und Lichtfunktionen

Die 16 Ausgänge sind frei programmierbar und können zur Steuerung verschiedenster Beleuchtungsfunktionen verwendet werden – von klassischen Navigationslichtern bis hin zu komplexen Signalzuständen. Jeder Ausgang kann individuell mit Helligkeit, Blinkverhalten und Funktionslogik belegt werden.

Typische Lichtfunktionen für Schiffsmodelle:

• Fahrtlicht vorwärts/rückwärts

• Ankerlicht (automatisch bei Stillstand oder manuell schaltbar)

• Rundumlichter (weiß, rot, grün – in verschiedenen Positionen)

• Top- und Seitenlichter

• Hecklicht und Schlepplicht

• Signallampen für Zustände wie „Vor Anker“, „In Fahrt“, „Manövrierbehindert“, „Tiefgangbehindert“, „Schleppend“, „Assistierend“ oder „Fischend“

Die hinterlegten Leuchtlogiken entsprechen den internationalen Navigationsvorschriften und ermöglichen eine realitätsnahe Lichtführung. Zustände wie „Vor Anker“ und „In Fahrt“ können manuell oder automatisch über das Gaskanal-Signal erkannt und geschaltet werden.

Für Spezialeffekte sind auch Sequenzen möglich – etwa Blink- oder Blitzmuster für Rundumlichter, Positionswechsel oder Warnsignale.

Servoausgänge

Die vier Servoausgänge lassen sich individuell ansteuern oder als Ablaufsequenzen programmieren. Damit können bewegliche Schiffselemente realistisch umgesetzt werden, beispielsweise:

• Ruderanlagen oder Seitenstrahlruder

• Auf- und Abbewegung von Kränen oder Ladebäumen

• Öffnen von Klappen oder Luken

• Heben und Senken von Antennen oder Masten

Zwei der Servoausgänge unterstützen zeitgesteuerte Bewegungsabläufe für besonders authentische Szenen.

Sicher, flexibel, komfortabel

Die Konfiguration erfolgt über die kostenlose Windows-Software „RC-SM-16 Teacher“, mit der alle Ausgänge, Servos, Sequenzen und Lichter individuell programmiert werden.
Über das Datenkabel K-USB-2 (separat erhältlich) lassen sich Projekte bequem auf das Modul übertragen.

Integrierte Sicherheitsfunktionen:

• Stromüberwachung aller Ausgänge

• Unterspannungsabschaltung

• Failsafe bei Signalverlust

Technische Daten

• Versorgungsspannung: 5–15 V Gleichspannung

• Stromaufnahme: ca. 30 mA (Ruhebetrieb)

• Max. Schaltstrom: 1,5 A je Ausgang (3 A gesamt)

• Servoausgänge: 4 × PWM (1,000–2,000 ms)

• Umgebungstemperatur: 0–60 °C

• Abmessungen: 51 × 48 × 18 mm

• Gewicht: 30 g

Lieferumfang

• Schaltmodul RC-SM-16

• Bedienungsanleitung (Deutsch/Englisch)

• 2 × Servo-Patchkabel (30 cm)

• 1 × Flachbandkabel (40 cm)

• Sicherungshalter mit 4 A-Sicherung
