DC Wandler 2A

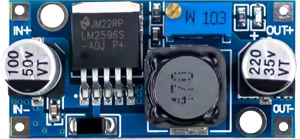

BEIER-Electronic LM2596S DC/DC-Wandler – einstellbarer Step-down-Spannungsregler

Der BEIER-Electronic LM2596S ist ein kompakter DC/DC-Wandler zur zuverlässigen Stromversorgung elektronischer Komponenten im Modellbau. Als Step-down-Schaltregler wandelt das Modul eine höhere Gleichspannung effizient in eine niedrigere, stabilisierte Ausgangsspannung um. Damit lassen sich unterschiedliche Verbraucher direkt über den vorhandenen Fahrakku versorgen, ohne einen zusätzlichen Akku im Modell unterbringen zu müssen.

Die gewünschte Ausgangsspannung wird über einen Spindeltrimmer feinfühlig eingestellt. Im Auslieferungszustand ist der Wandler auf 5,0 V voreingestellt. Dank eines Wirkungsgrads von bis zu 90 % entstehen deutlich weniger Verluste und Abwärme als bei einfachen linearen Spannungsreglern.

Vielseitige Anwendungen im Modellbau

Der LM2596S eignet sich besonders für Funktionsmodelle wie RC-Trucks, Baumaschinen, Panzer, Schiffe und Sonderfahrzeuge. Beispielsweise kann aus einem 3S- oder 4S-LiPo-Akku eine niedrigere Versorgungsspannung für Empfänger, Soundmodule, Lichtsteuerungen oder andere elektronische Zusatzfunktionen erzeugt werden. In Modellen mit einem 12- oder 24-V-Bordnetz lassen sich damit Verbraucher betreiben, die lediglich 5, 6 oder 12 V benötigen.

Das Modul kann außerdem als externe BEC-Stromversorgung für einen RC-Empfänger und Servos eingesetzt werden. Dabei muss der gesamte Strombedarf einschließlich kurzzeitiger Servospitzen innerhalb der Belastbarkeit des Wandlers bleiben. Mehrere gleichzeitig belastete oder besonders leistungsstarke Digitalservos können einen stärkeren BEC-Wandler erfordern.

Weitere typische Einsatzmöglichkeiten sind die Versorgung von Arduino-, ESP32- und anderen Mikrocontroller-Schaltungen, Beleuchtungselektronik, kleinen Lüftern, Pumpen, Relais oder zusätzlichen Steuerungsmodulen. Bei Motoren, Pumpen und anderen induktiven Verbrauchern muss neben dem normalen Betriebsstrom auch der oftmals deutlich höhere Anlaufstrom berücksichtigt werden.

Anschluss des DC/DC-Wandlers

Das Modul besitzt vier Lötanschlüsse:

IN+: Eingangsspannung Plus
IN−: Eingangsspannung Minus beziehungsweise Masse
OUT+: Ausgangsspannung Plus
OUT−: Ausgangsspannung Minus beziehungsweise Masse

Ein- und Ausgang besitzen eine gemeinsame Masse und sind nicht galvanisch voneinander getrennt. Beim Anschließen muss unbedingt auf die richtige Polarität geachtet werden.

Vor dem Anschluss des Verbrauchers sollte die Ausgangsspannung mit einem Multimeter kontrolliert und gegebenenfalls über den Spindeltrimmer eingestellt werden. Erst danach wird die zu versorgende Elektronik mit OUT+ und OUT− verbunden. Besonders bei Empfängern, Servos, Sound- und Lichtmodulen kann eine zu hoch eingestellte Spannung zu Schäden führen.

Hinweis zur Anleitung

Dem DC/DC-Wandler liegt keine zusätzliche beziehungsweise gedruckte Anleitung bei. Alle für den Anschluss, die Einstellung und den sicheren Betrieb erforderlichen Informationen sind in dieser Artikelbeschreibung aufgeführt.

Wichtige Hinweise für den Modellbau

Der LM2596S ist ein reiner Abwärtswandler. Er kann die vorhandene Spannung nur reduzieren, jedoch nicht erhöhen. Die Eingangsspannung muss deshalb immer mindestens 2 V über der gewünschten Ausgangsspannung liegen.

Der Wandler sollte direkt am Akku oder an einer Stromverteilung mit gleichbleibender Polarität angeschlossen werden. Er darf nicht am Motorausgang eines vorwärts- und rückwärtslaufenden Fahrtreglers betrieben werden, da sich dort die Polarität beim Wechsel der Fahrtrichtung umkehrt.

Für den Anschluss einzelner LEDs ist trotz der stabilisierten Ausgangsspannung weiterhin eine geeignete Strombegrenzung durch Vorwiderstände oder eine Konstantstromquelle notwendig. In Schiffsmodellen und anderen feuchtigkeitsgefährdeten Anwendungen muss die offene Platine trocken sowie gegen Spritzwasser, leitende Bauteile, Vibrationen und Kurzschlüsse geschützt eingebaut werden.

Technische Daten

Eingangsspannung: 4–37 V Gleichspannung
Ausgangsspannung: 1,25–35 V Gleichspannung, stufenlos einstellbar
Ausgangsstrom: 2 A dauerhaft, kurzzeitig bis 3 A
Werkseitig eingestellte Ausgangsspannung: 5,0 V
Wirkungsgrad: bis zu 90 %
Schaltfrequenz: 150 kHz
Schutzfunktionen: Übertemperatur-, Überstrom- und Kurzschlussschutz
Ausführung: Step-down-Schaltregler, nicht galvanisch getrennt
Abmessungen: 43 × 21 × 14 mm
Gewicht: 10 g
